トップ not100X製作マニュアル
主翼の製作
|
|

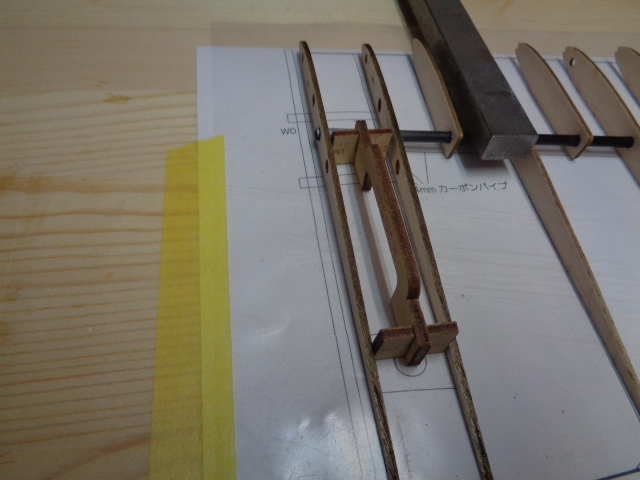

W1上反角 角度治具を使用 |
|
|
W18・19にCロッドを 接着します |
後縁にもCロッドを 接着します |
|
 前縁のCロッド接着は空中で押さえながらやった方が楽に行えます |
 |
 前縁側Cロッドとリブに中粘度瞬間を付けより強固に接着します |
 |
 |
 上反角ゲージが 付属します |
 主翼プランク材の接着 |
 後縁リブとCロッドの補強材の接着 |
 |
 |
 プランク材端面のカット |
 |
 |
 |
 翼端ブロックの接着 |
 |
 |
 |
 |
 |
 |
 |
 カッターで荒削り |
 ＃180のペーパーで成型 |
 |
 |
 |
 |
 |
 両翼の接着 |
 W0を真ん中に挟み |
 4mmカンザシを入れて |
 瞬間で固定 W0の余分な部分をカット |
 W1の角度が正しければ上反角が11度になります |
 裏面の穴から瞬間を流してカンザシを完全固定 隙間には中粘度を使用して埋めて下さい |
 主翼固定ボルトの穴を開けて |
 7.5mm径ワッシャーの入る穴をけがき |
 |
 7.5mm径ワッシャーを 接着 |
 |
 主翼が29ｇで 仕上がりました |
胴体の製作
 |
 |
 F1・F2・サーボベッド のみ接着 |
 |
 |
 |
 反りとねじれが出ないよう瞬間で固定 主翼固定台前後は接着しないで下さい |
 ハッチの接着 |
 ハッチ固定パーツの接着 |
 胴体にハッチを接着 |
 接着後切り離し |
 ハッチブレ止め パーツを接着 |
 前側ハッチ 固定フック接着 |
 ハッチ固定パーツの接着 |
 |
 |
 スムーズに動くか確認 |
 |
 |
 主翼を乗せボルトで固定 |
 主翼台は接着してないので自由に前後に動きます 固定が確認できたら瞬間で接着 |
 主翼を取り外して瞬間を流して完全固定 |
 4mmバルサパーツを 接着 |
 上反角の当たる部分をカッターで切り落とし |
 胴体下面全面プランク |
 ノーズコーンかモーターマウントお好みで接着 |
 水平尾翼台をテールブームに差し込んで接着 最小限の瞬間を 使用して下さい テールブームまで浸透 すると取れなくなります |
 取り外したら両脇を4mmづつカット |
 マットブラックで塗装 |
 ノーズコーンの成型 |
 カッターで荒削り |
 |
 |
 ＃180ペーパーで成型 |
 |
|
 水平と垂直を90度に 立て付け |
 瞬間でテールブームを固定F5を入れるのを忘れずに |
 水平尾翼台を瞬間を流し込み固定 |
 主翼を取り外し瞬間を流し込み完全固定 |
 胴体後部パーツを接着 |
 F5を接着瞬間で固定 |
 カッターで荒削り |
 ＃180ペーパーで成型 |
 |
 生地完成 重心位置は主翼前縁から55mm～60mm |
カバーリングは軽量のフィルムをお使い下さい（ウルトラコートライトやオラライトやソライト-ウルトラライトなど）
